コンテニヤスユニット
- 連続給油用の抵抗式分配器
- 分類番号1~5で流量増減
- 接続形状により3タイプ
抵抗式システムのうち連続給油用、グリース給油用の分配器で必要給油量を更に確実に給油箇所へ送るために、デスターユニに接続して分配したり、各給油箇所へ単体でセットして使用します。
接続形状によりCSS形、CTS形、CTT形の3タイプがあり、それぞれに流量増減の分配器が5種類あります。番号が増えるごとに流量は約2倍の比率で増加が保たれますので流量の任意選択や調整が行えます。
容積式ポンプ(脱圧機構付)には使用しないで下さい。

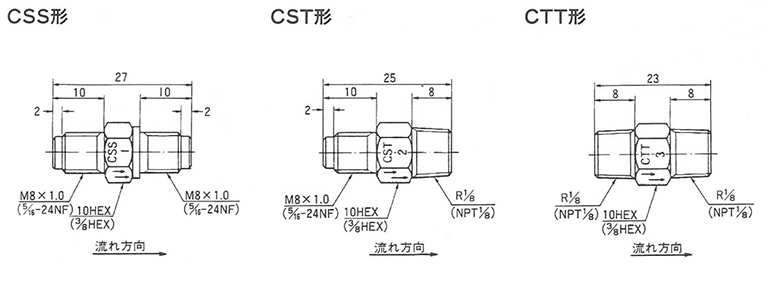

形式記号
製品仕様
形式 | 接続口径 | 分類番号 | 流量比 | 常用使用圧力 (MPa) |
推奨粘度 (m㎡/s) |
使用配管部品 | ||
IN | OUT | IN | OUT | |||||
CSS形 | M8×1.0 (5/16 – 24NF) |
M8×1.0 (5/16 – 24NF) |
1 | 1.2 | 0.15~2 {1.5~20kgf/c㎡} |
20~500 | PAN4 (PAN4H) |
PAN4 (PAN4H) |
2 | 2 | |||||||
CST形 | M8×1.0 (5/16 – 24NF) |
R1/8 (NPT1/8) |
PAN4 (PAN4H) |
※ | ||||
3 | 5.0 | |||||||
CTT形 | R1/8 (NPT1/8) |
R1/8 (NPT1/8) |
4 | 10.0 | ※ | ※ | ||
20.0 |
※流量は分類番号1を基準に番号が増えるごとに倍々の比率となります。
※接続口径がインチサイズのものもあります。( )寸法です。形式記号は分類番号の後にHがつきます。例:CST1H
※使用配管部品欄※印はRc1/8、Rp1/8に接続できるものであればすべて可能です。
※グリース用に使用する場合はCSS形を使用して下さい。
