ラインフィルター LF01,LF0150
- 潤滑給油用ラインフィルター
- 抵抗式システム用
- メンテナンスが容易
小容量の潤滑給油ラインフィルターで抵抗式システム用とバイパス回路を付けた容積式システム用があります。又、取付面に対し流れ方向が逆になるタイプがそれぞれにありますので、ライン上に合わせた選定ができます。エレメントの取出しは、上部ボルトを取り外すことにより簡単にできますのでメンテナンスも容易です。
形式記号
製品仕様
| 形式記号 | バイパス 回路 |
適用 システム |
常用使用圧力 Mpa |
耐圧力 Mpa |
最大流量(ℓ/min)・70m㎡/s | 配管接続 口径 |
||
| レギュラー | ロングタイプ | Nエレメント | ||||||
| LF01※ | 無 | 抵抗式 システム |
3 {30kgf/c㎡} |
4.5 {45kgf/c㎡} |
1 | 1.5 | (0.2) | Rc1/8 |
| LF0150※ | ||||||||
※最大流量Nエレメントはサイクルポンプ等間欠ポンプ用のため、参考流量です。
エレメント仕様
| エレメント種類 | 材質 | ろ過面積 | ろ過精度 | 部品番号 |
| レギュラーエレメント | SUS金網 | 38c㎡ | 30μm | 3-3615 |
| ロングエレメント | SUS金網 | 95c㎡ | 3-4193 | |
| Nエレメント | PVF | 17c㎡ | 311-0105 |
※Nエレメントは各種ハンドポンプやYMAS形、SMA形、SMD形等に使用して下さい。
※エレメントの交換、洗浄は一般的に6ヶ月毎に行って下さい。

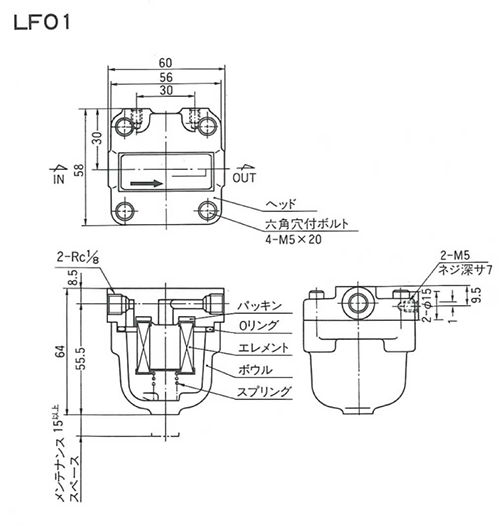

外形寸法図
