パイプ
- 配管用パイプ
- 金属管から樹脂パイプまで各種
- サイズも豊富
配管用パイプで金属管(銅、アルミ、鋼管) と樹脂パイプ(SHOWAナイロン、ナイロン、ハイゼックス、サーリン)があり、サイズも各種取揃えてあります。

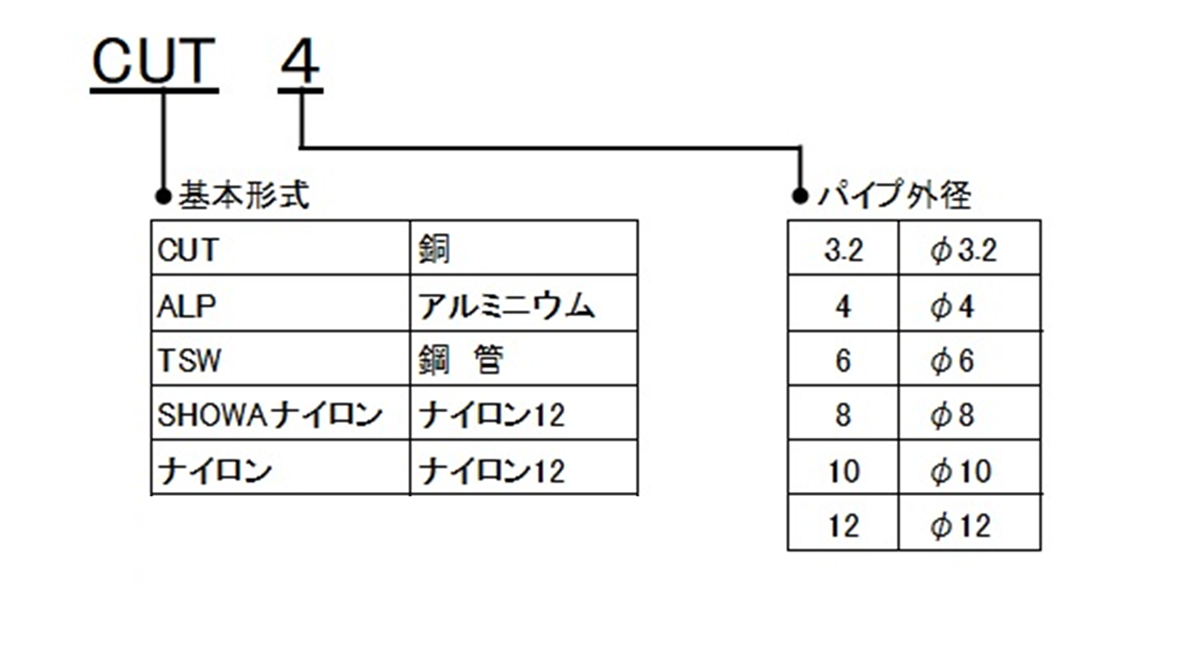

形式記号
製品仕様
パイプサイズ 外径×内径
| 種別 | φ3.2 | φ4 | φ6 | φ8 | φ10 | φ12 |
| 銅パイプ (ナマシ) | × | φ4×φ3 | φ6×φ4.4 | φ8×φ6.2 | φ10×φ8.2 | φ12×φ10 |
| アルミニウム (ナマシ) | × | φ4×φ2.5 | φ6×φ4 | φ8×φ6 | φ10×φ8 | φ12×φ10 |
| 鋼管 | × | φ4×φ2.6 | φ6×φ4.6 | φ8×φ6.6 | × | × |
| SHOWAナイロン | × | φ4×φ2.5 | φ6×φ4 | × | × | × |
| ナイロン | φ3.2×φ2.4 | × | × | φ8×φ6 | ※ | ※ |
| ハイゼックス | × | φ4×φ2.5 | φ6×φ4 | φ8×φ6 | ※ | ※ |
| サーリン | × | φ4×φ2.5 | φ6×φ4 | φ8×φ6 | ※ | ※ |
×印はありません。
※印は寸法確認願います。
樹脂パイプ仕様
| 材質 | ナイロン | ハイゼックス | サーリン | ||||||||||||
| パイプ外径サイズ(φ) | 3.2 | 8 | 10 | 12 | 4 | 6 | 8 | 10 | 12 | 4 | 6 | 8 | 10 | 12 | |
| 常用圧力 (MPa) ※注1 |
at20℃※注2 | 1.5 | 1.4 | 1.4 | 1.4 | 1.25 | 1 | 0.75 | 0.65 | 0.45 | 0.7 | 0.6 | 0.45 | 0.3 | 0.25 |
| at40℃ | 1.15 | 1.1 | 1.1 | 1.1 | 0.8 | 0.8 | 0.5 | 0.45 | 0.3 | 0.3 | 0.25 | 0.2 | 0.15 | 0.1 | |
| 使用温度範囲(℃) | -20～+60 | -40～+40 | -20～+40 | ||||||||||||
※注1 右記以下の圧力で使用してください。
※注2 ナイロンの場合、23℃での圧力です。
SHOWAナイロンパイプ仕様
| パイプサイズ 外径×内径 | φ4×φ2.5 | φ6×φ4 |
| 常用圧力 (MPa)at23℃ | 2.4以下 | 2.1以下 |
| 破壊圧力 (MPa)at23℃ | 9.8 | 8.6 |
| 最小曲げ半径 (mm) | 10 | 17 |
| 使用温度範囲 (℃) | -20～+60 | |
